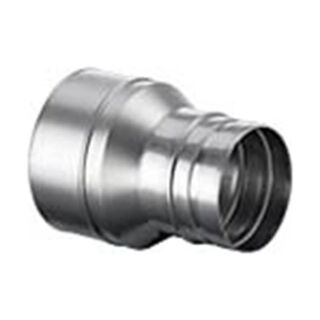

Schiedel ICS Anschlussübergang von EW Prima Plus auf DW ICS
Der Hersteller Schiedel hat sich mit seinem Heizabgassystem ICS einen Namen gemacht. Dieses System besteht aus vielen Einzelteilen, die sich auf unterschiedliche Arten miteinander kombinieren lassen. Um die Kompatibilität der einzelnen Elemente zu sichern, gibt es Bauteile, die übergänge überbrücken, wie etwa der ICS Anschlussübergang. Dieser stellt eine lückenlose Verbindung von den einwandigen Prima Plus auf die doppelwandigen ICS-Bauteile dar. Der Anschlussübergang besteht aus widerstandsfähigem Edelstahl und besteht gegen mechanische, sowie thermische und korrosive Einwirkungen. Um universell einsetzbar zu sein, stehen die Innendurchmesser 80 / 100 / 130 / 150 / 180 / 200 / 230 / 250 / 300 mm bereit. Beim übergang auf Prima Plus soll ein Klemmband eingesetzt werden.
| Betriebsweise |
Unterdruck, überdruck, trockener / feuchter Betrieb |
| Brennstoff |
Festbrennstoff / Öl & Gas |
| Abgastemperatur |
bis 600° trocken / feucht |
| Isolierung |
25 mm Mineraldämmung |
| Innenrohr |
Materialstärke 0,5 mm - 0,6 mm |
| Aussenrohr |
Materialstärke 0,5 mm - 0,7 mm / glänzend |
| Wärmedurchlasswiederstand |
R37 m² K/W (bei 25 mm) |
| Nutzlänge |
150 mm |
| Schornstein-Innen-Ø (mm) |
80 |
100 |
130 |
150 |
180 |
200 |
230 |
250 |
300 |
| Schornstein-Aussen-Ø (mm) |
130 |
150 |
180 |
200 |
230 |
250 |
280 |
300 |
350 |
